315噸三梁四柱液壓機是山東沃達重工生產的一款多功能液壓機，型號YQ32-315T，由立柱、上下橫梁、滑塊、油缸等構成，采用優化液壓系統和控制系統，可提高導向精度，延長設備使用壽命；根據不同的加工工藝，該液壓機具有裝配、成型、校正、裁剪、沖壓、拉伸等功能。

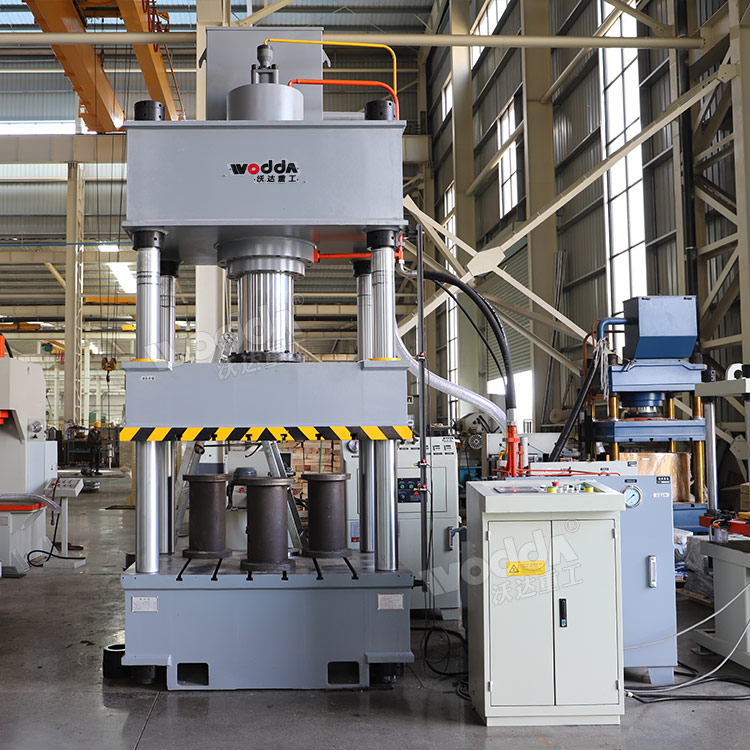

315噸三梁四柱液壓機車間實物

用途特點:

本機器適用于壓裝、壓制、拉伸、成型等工藝。

本機器具有獨立的動力結構及電器系統，并采用按鈕集中控制，可實現點動，半自動操作方式。

本機器的工作壓力、行程范圍均可根據工藝需要進行調整。

結構組成：

1.機身采用三梁四柱式結構：它由上橫梁、滑塊、工作臺、立柱、主缸、液壓動力系統及電器系統等部件組成。上橫梁、滑塊以及工作臺采用優質鋼板焊接而成，經震動時效處理消除內應力，立柱為優質45#鋼，四柱均表面中頻淬火并鍍鉻處理。

2.缸體為優質45#鋼，活塞桿表面經中頻淬火處理，使用壽命長。油缸主要部件采用優質材料密封圈，確保密封可靠。

3.工作臺與滑梁上均有T型槽，以便于用戶模具安裝。

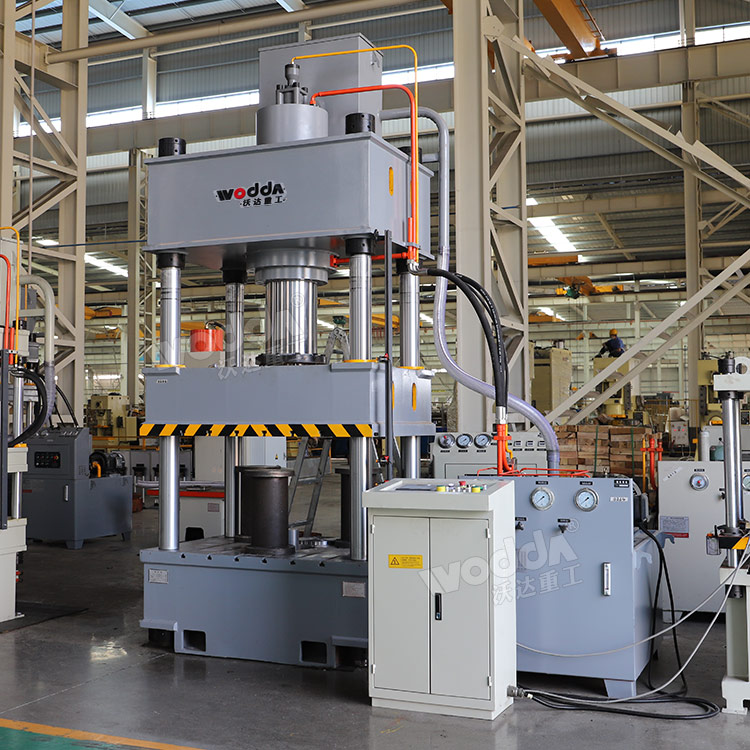

315噸三梁四柱油壓機

315噸三梁四柱液壓機可定制

液壓系統：

1.液壓系統裝置布置在機身右側。

2.液壓系統采用插裝閥集成系統，動作靈敏、工作可靠、密封性能好等特點。

3.液壓泵站由油箱、高壓泵、電動機、插裝閥等組成，油箱系鋼板焊接。油箱采用封閉式油箱，設有放油塞，使清潔換油方便。油泵吸油口裝有吸油濾清器，確保油的清潔度，保證油泵和閥的使用壽命，泵站帶有水冷散熱。

4.液壓系統密封可靠，不滲漏，主要管路采用法蘭連接，管路設有防震措施。

電器系統：

1.電器柜裝有空氣開關、繼電器等電器。

2.對壓機的各種信號，限位與壓力動作實現程序聯鎖。

3.設有集中控制面板，面板上布置有必要的操作按鈕和選擇開關。

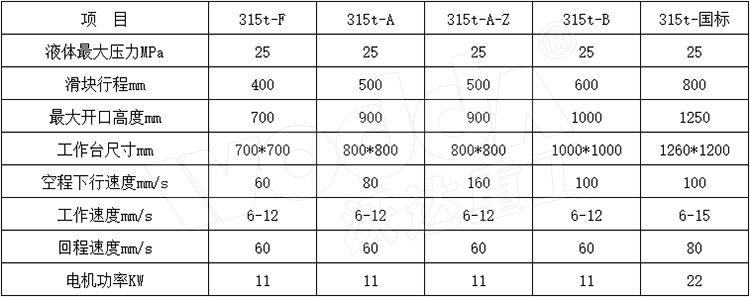

315噸三梁四柱液壓機技術參數：

注：以上參數僅供參考，機器實際參數請以山東沃達重工史經理18963222388（微信同號）技術方案為準。

操作方式：

1.壓機設有點動、自動操作方式。

2.滑塊行程可進行調整。

3.操作面板上的按鈕除完成壓機的全部動作外，還有“急?！卑粹o。

安全保護：

1.設置急停按鈕，按下急停按鈕，壓機立即停止。

2.滑塊在上、下限位處均設有限位開關。

工作環境：

1.電源：三相380V（+5%），50HZ.

2.工作環境溫度：0～40℃.
